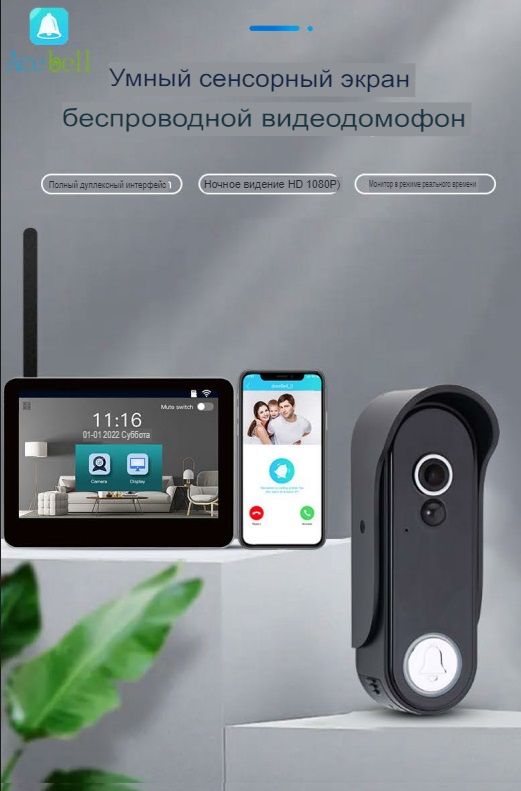

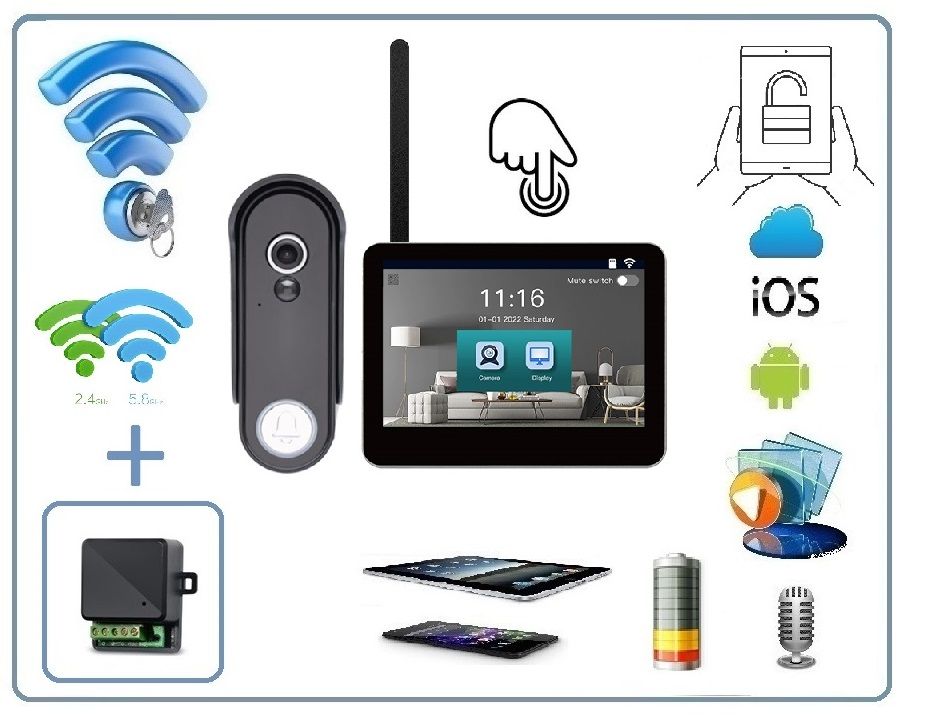

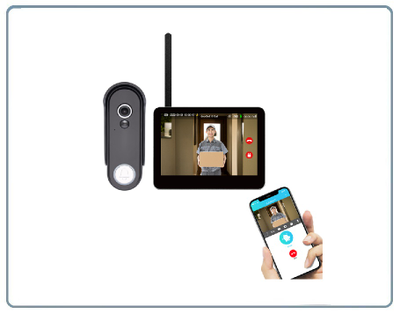

Автономный беспроводной комплект (сенсорный монитор 7" + панель вызова) с DVR + модуль управления электронным замком, HD (Acebell)

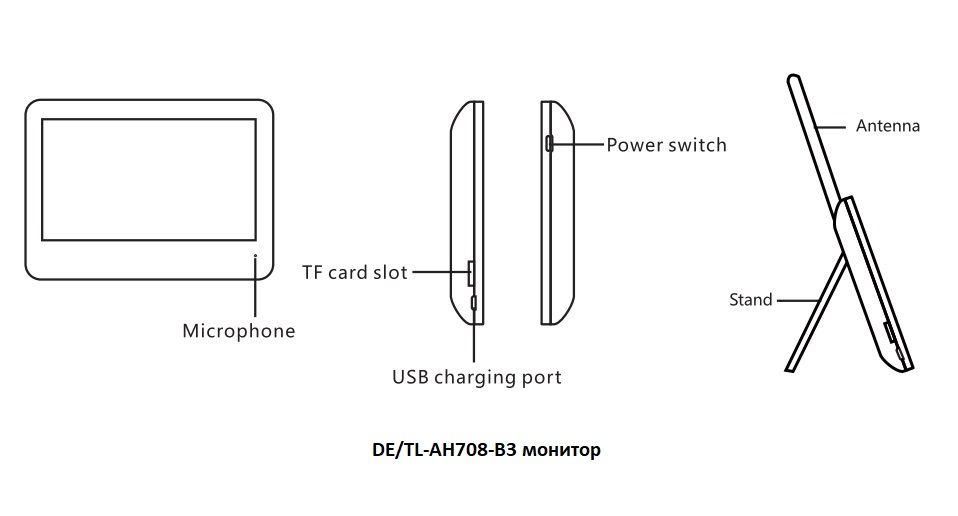

Монитор

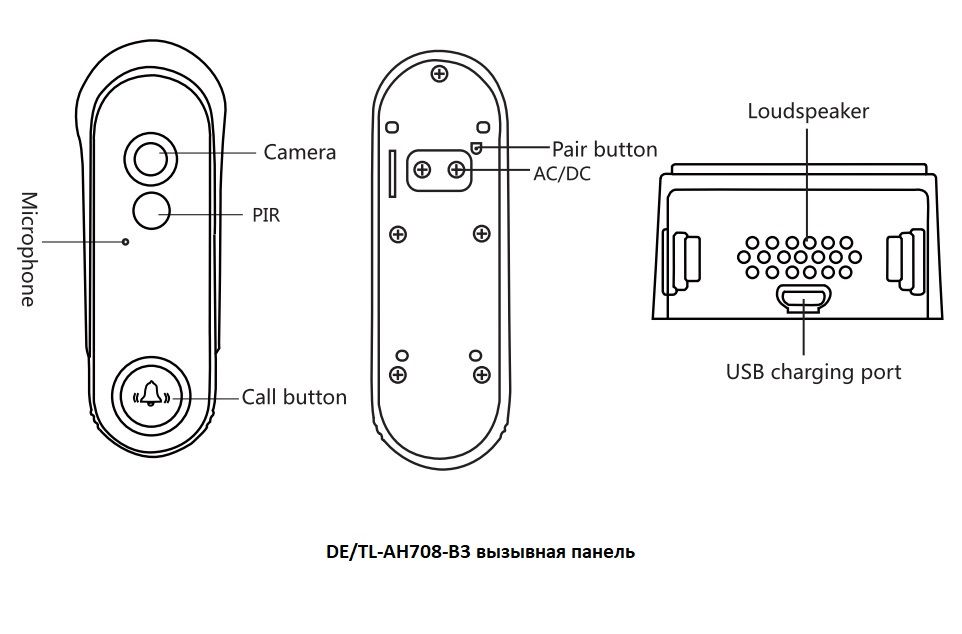

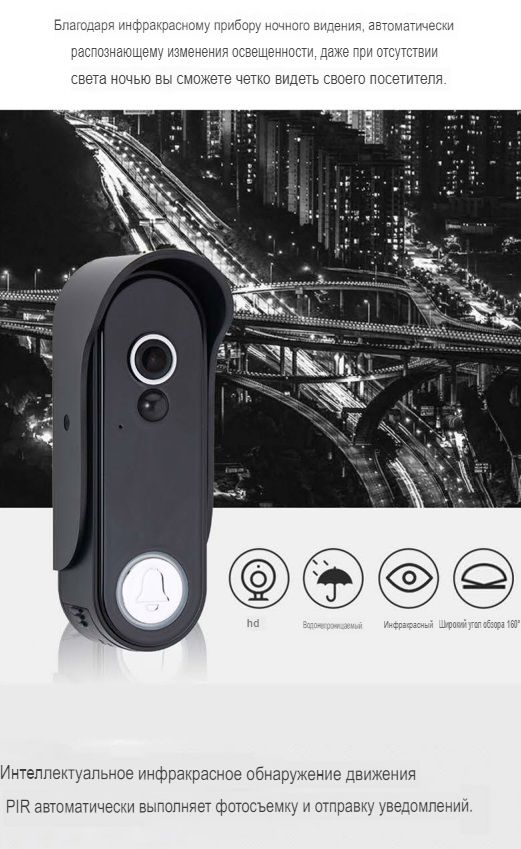

Вызывная панель

,

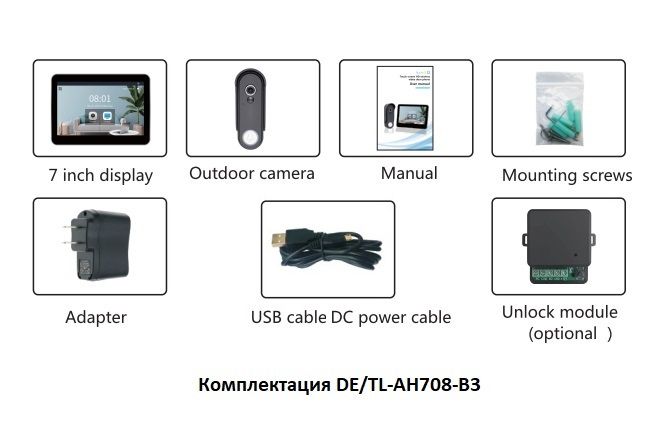

Комплектация

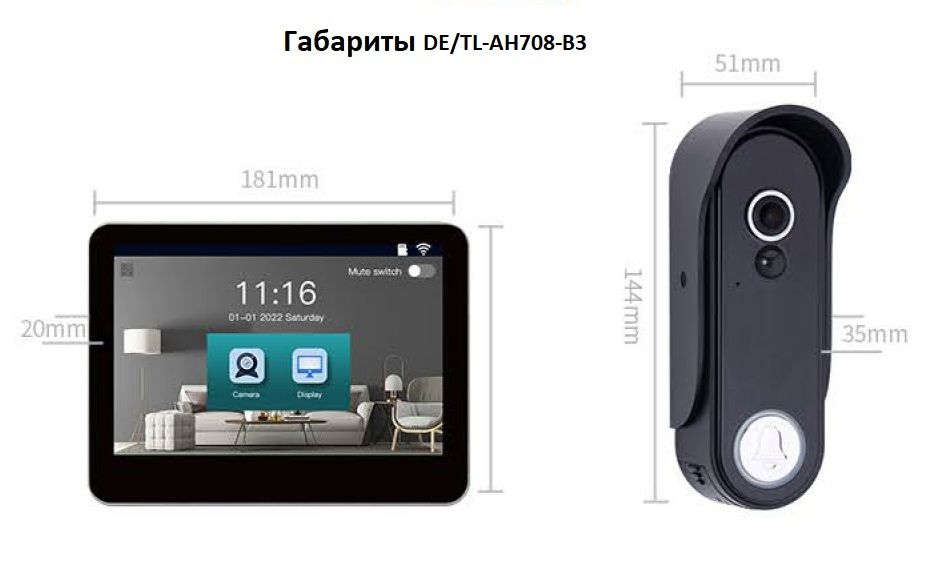

Размеры изделий в комплекте DE/TL-AH708-B3

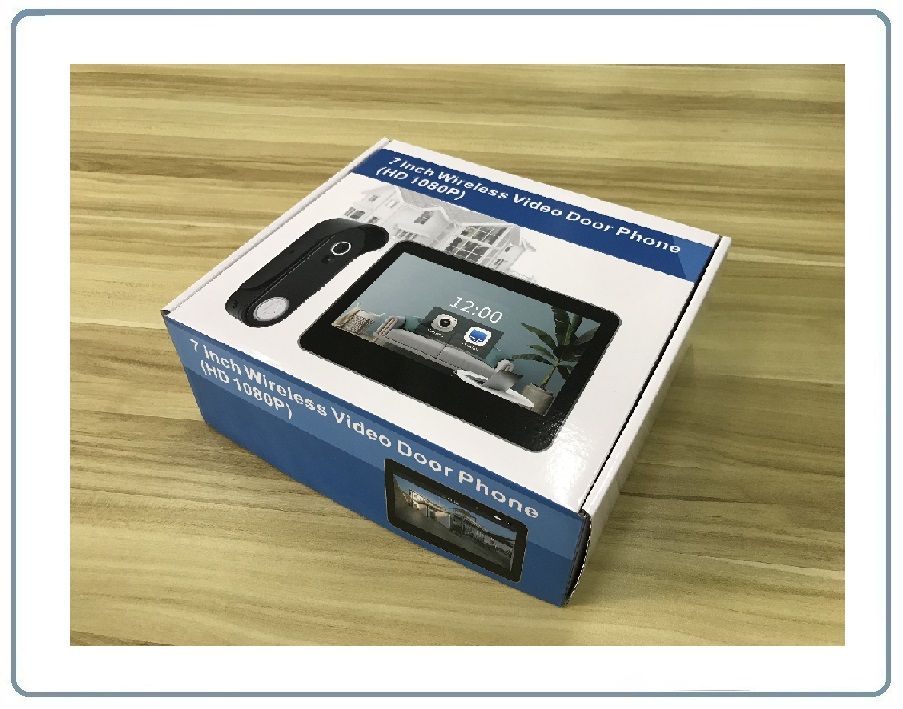

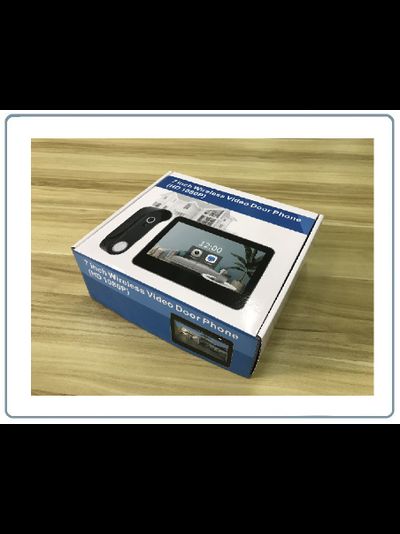

Габариты упаковки 27*23*10 см.

Назначение разъёмов DE/TL-AH708-B3

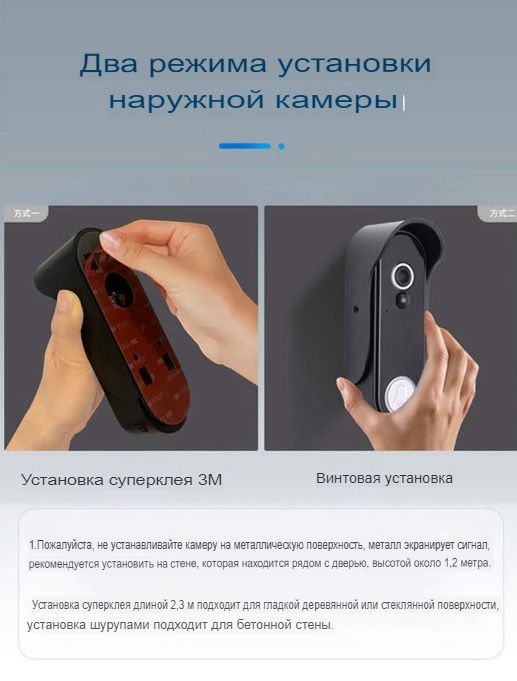

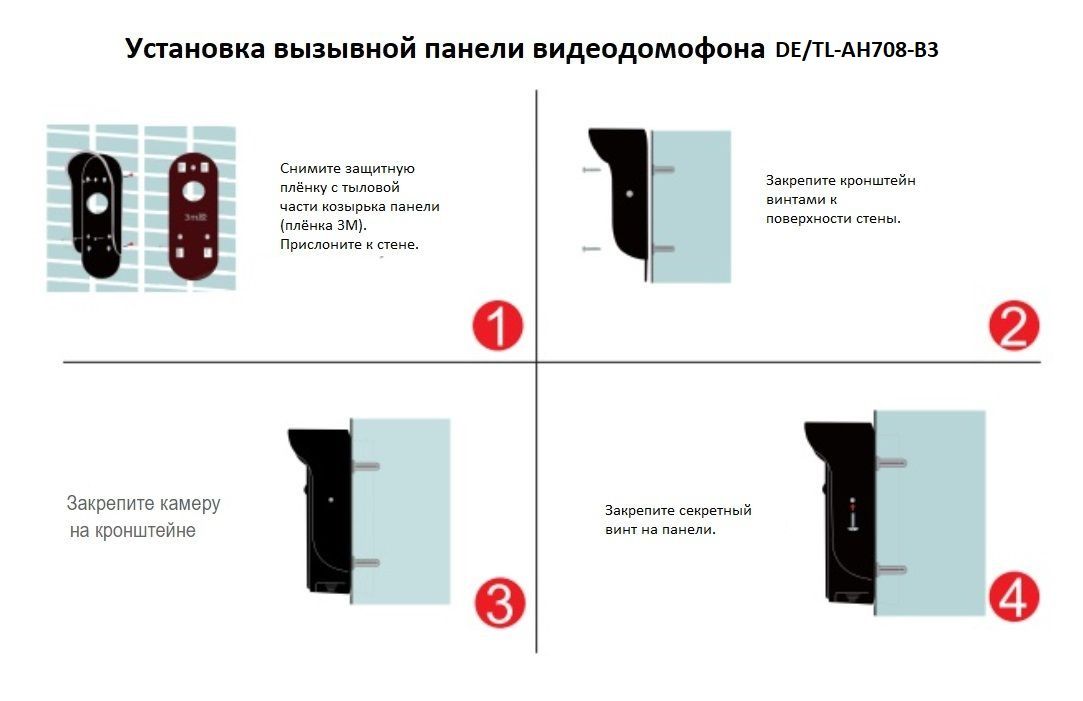

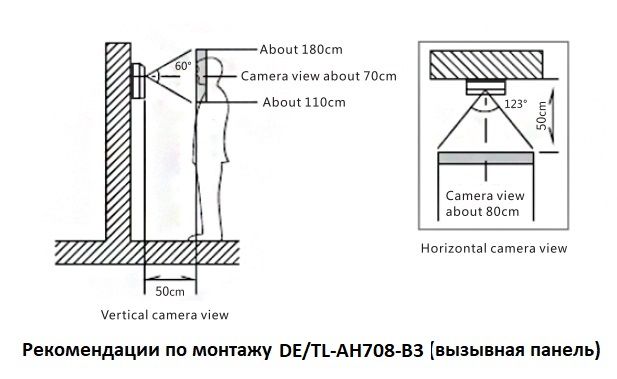

Вызывная панель DE/TL-AH708-B3 монтируются на стену.

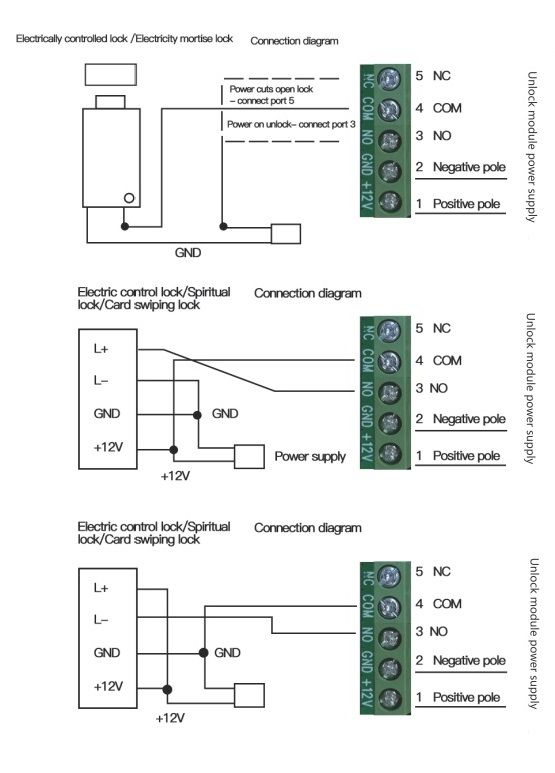

Варианты подключения модуля управления замком

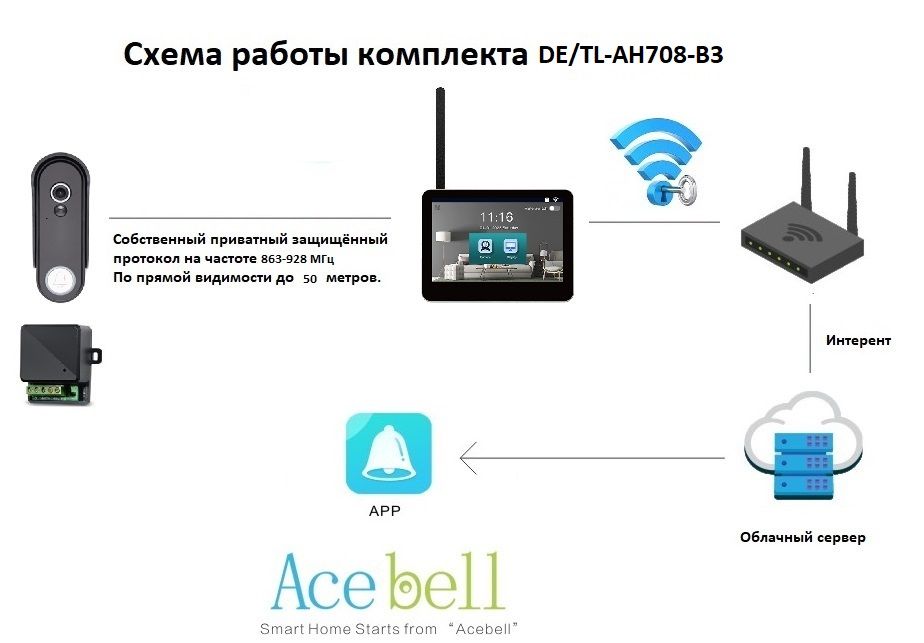

Связь с локальной сетью производится посредством Wi-Fi канала связи монитора.

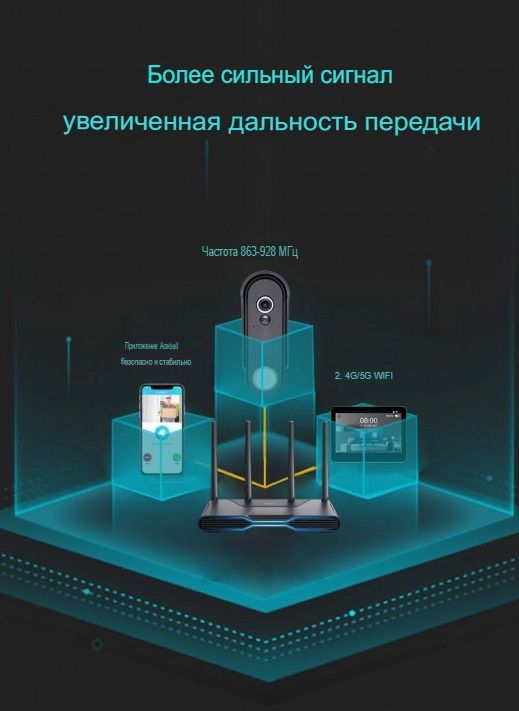

Передача данных с вызывной панелью осуществляется по своему протоколу связи f2f 863-928 МГц. Дальность связи по прямой видимости монитор - вызывная панель до 50 метров  (в условиях с препятствиями 20-30 м.).

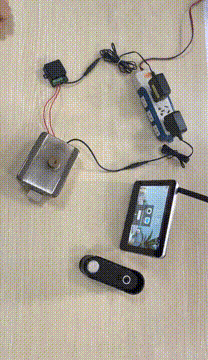

Модуль управления электронным замком устанавливается непосредственно рядом с электронным замком и вызывной панелью. Связь модуля управления замком производится с панелью вызова и шлюзом по беспроводному протоколу f2f.

Монитор подключается к локальной сети по Wi-Fi каналу.

Вы интегрируете ваш монитор с мобильным приложением AceBell.

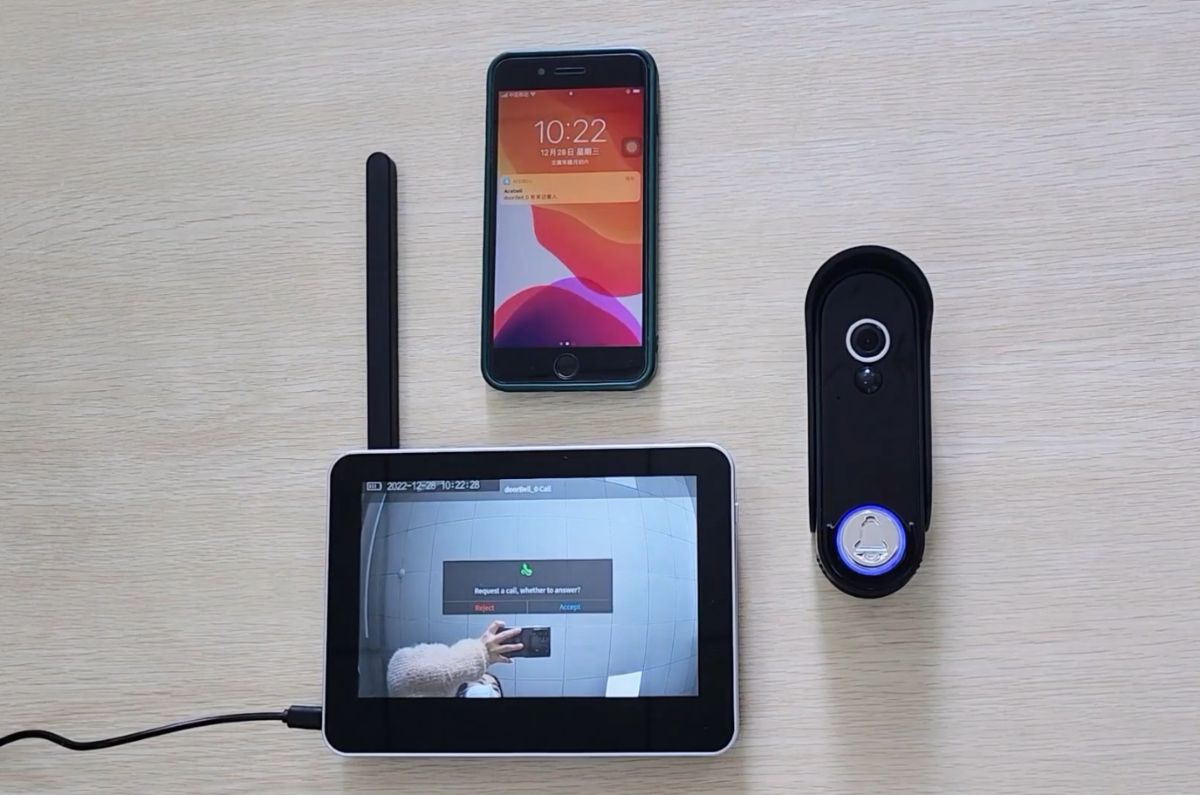

Гость нажимает кнопку вызова, вы автоматически (до 2 сек.) получаете ПУШ уведомление на мобильное устройство, одновременно МОНИТОР играет мелодию вызова и сообщает о госте.

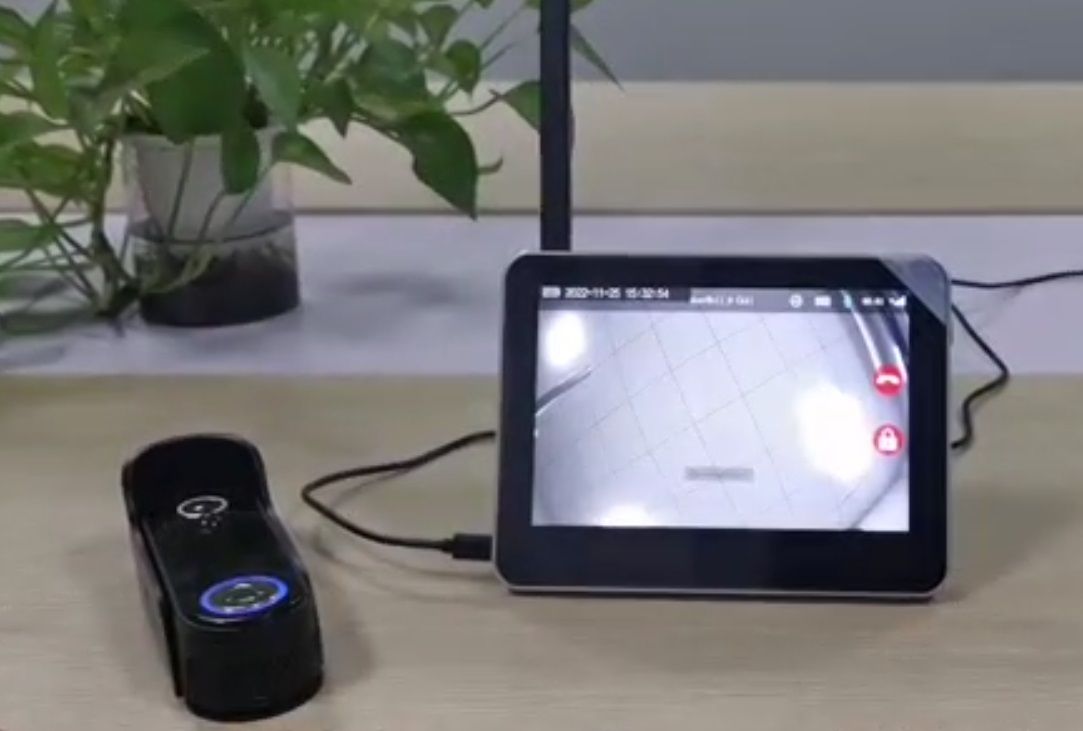

Монитор включает он-лайн видео просмотр с модуля видеокамеры.

Вы получаете при звонке

ПУШ уведомление на мобильном устройстве и сообщение на мониторе.

В мониторе есть динамик и микрофон (интерком связь) и кнопка открытия электронного замка.

Нажимаете на ПУШ уведомление, попадаете на экран мобильного клиента AceBEll.

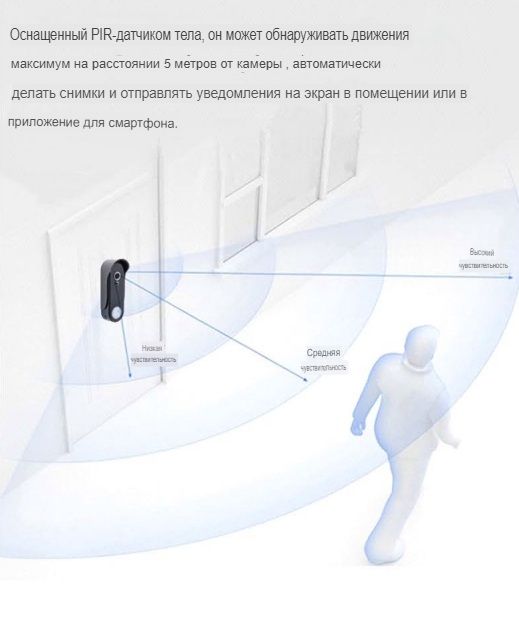

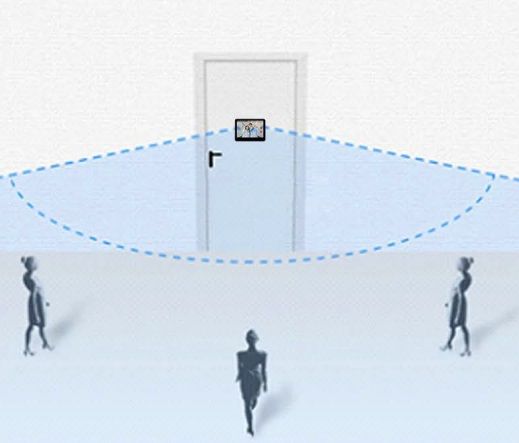

Разумеется, все события, вызов, детектор движения автоматически включают запись на карту памяти, встроенный видеорегистратор находится в мониторе - что защищает архив данных от посторонних.

Вам позвонил гость и вы не ответили, гость может оставить видеосообщение. В течение 9 секунд работает видеорегистратор.

Вы всегда можете зайти в мобильное приложение AceBell и посмотреть он-лайн сцену обзора с панели вызова.

Можете активировать запись он-лайн на память мобильного устройства или сделать фото. Все медиафайлы хранятся на памяти мобильного изделия + доступ к архиву на карте памяти.

Как сохранить архивные файлы с мобильного на ПК?

Заходите в закладку АРХИВ фото или видео, выбираете файл, удерживаете касание, появляется окно скачать или поделиться, сохранить. Далее, отправляете файл по почте или при синхронизации с ПК смотрите или копируете его на ПК с мобильного устройства из папки фото.

Сохранение файлов с карты памяти в память мобильного устройства пока недоступно, в ближайшее время будет активно (софт усовершенствуется).

Чем хорош комплект DE/TL-AH708-B3?

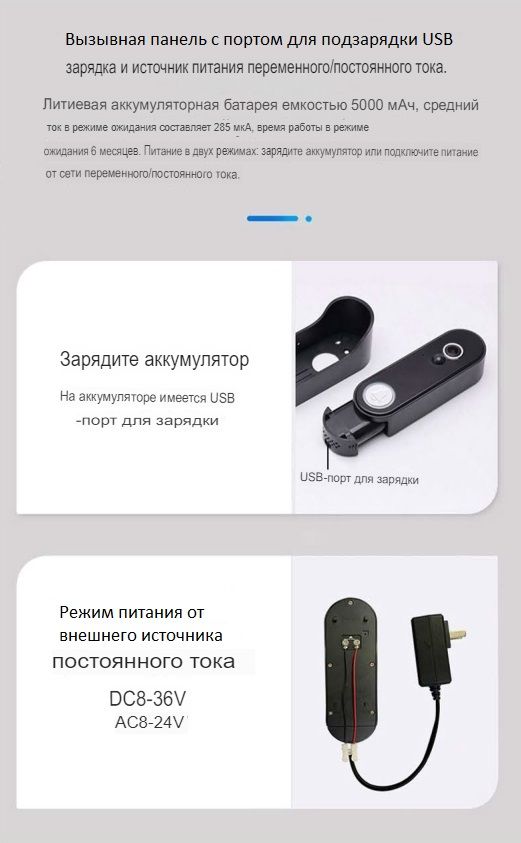

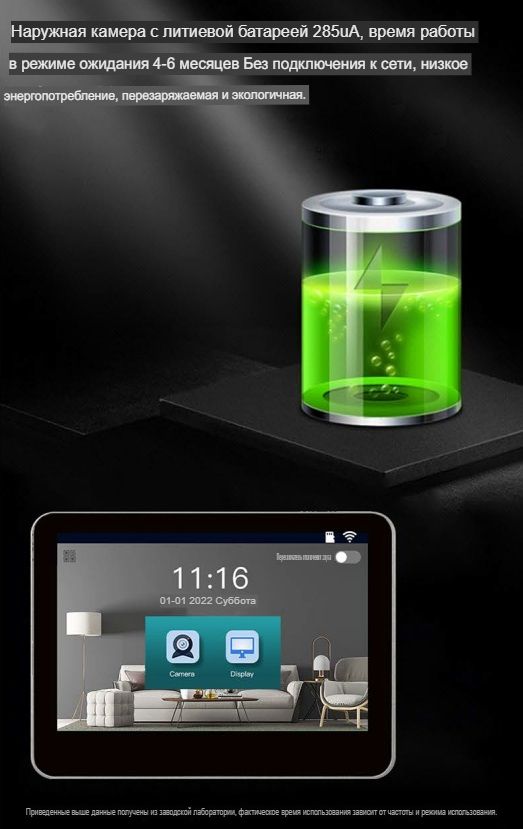

Вам не нужно думать о питании в месте установки вызывной панели, монитор имеет встроенный аккумулятор, который позволит работать изделию в течение 2 часов в штатном режиме. Поставил и забыл. Следим за разрядом аккумулятора и своевременно подзаряжаем.

В случае необходимости, вы можете активировать на мониторе он-лайн просмотр, нажав сенсорную кнопку.

Все подозрительные личности будут записаны, хозяин получит фото и видео о событии на своём мобильном устройстве.

Если будете управлять электронным замком, то питание необходимо для модуля замка, обычно это питание самого замка.

Расстояние от панели комплекта вызова (монитор и видеокамера) до монитора до 50 метров, канал связи работает стабильно и быстро.

Сам МОНИТОР находится в помещении и включает в себя встроенный видеорегистратор, что защищает архив данных. Поскольку, МОНИТОР соединяется с локальной сетью Wi-Fi каналом связи (поддержка диапазона 2,4/5 ГГц), то нет задержек в передаче сигналов. Всё происходит быстро и качественно. Ваше мобильное устройство чётко отрабатывает все события доступа. Вы можете смотреть он-лайн, смотреть архив + управлять замком из любой точки мира посредством сети интернет. Добавьте пользователей для управления контролем доступа.

Вам не нужен IT специалист для настройки работы, мы прилагаем пошаговую инструкцию, самый неподготовленный пользователь легко справится с настройкой изделия.

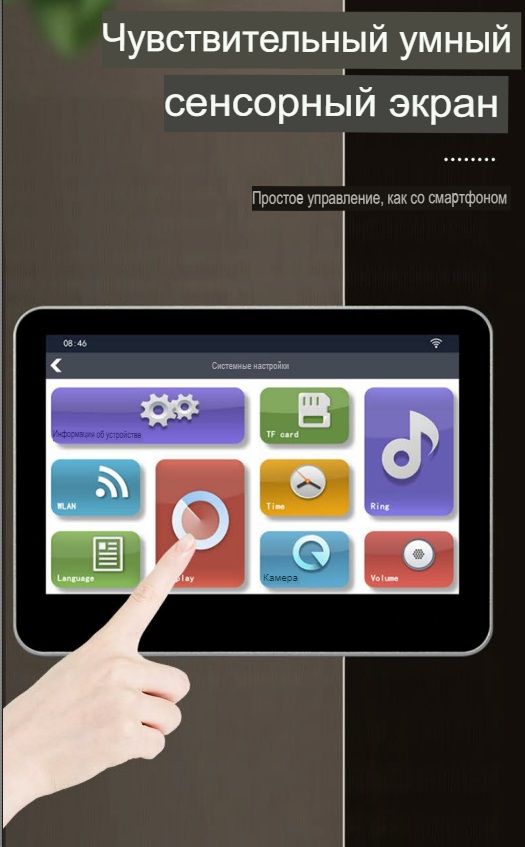

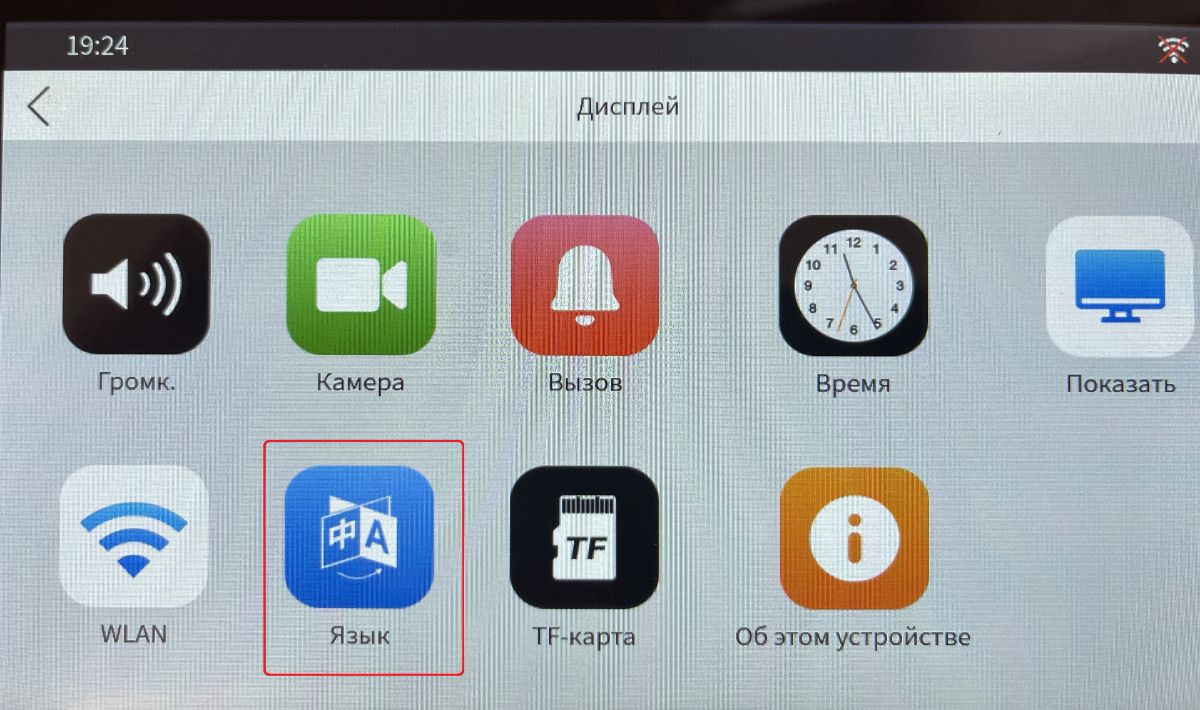

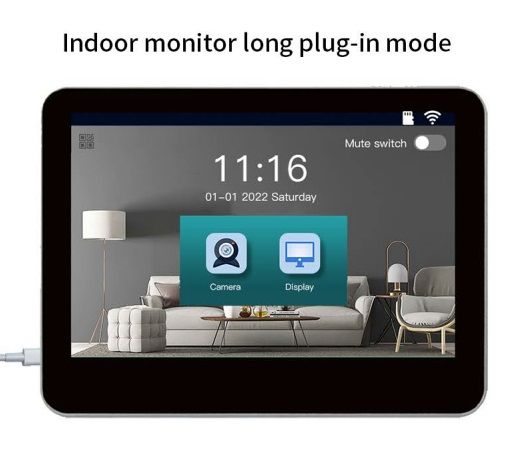

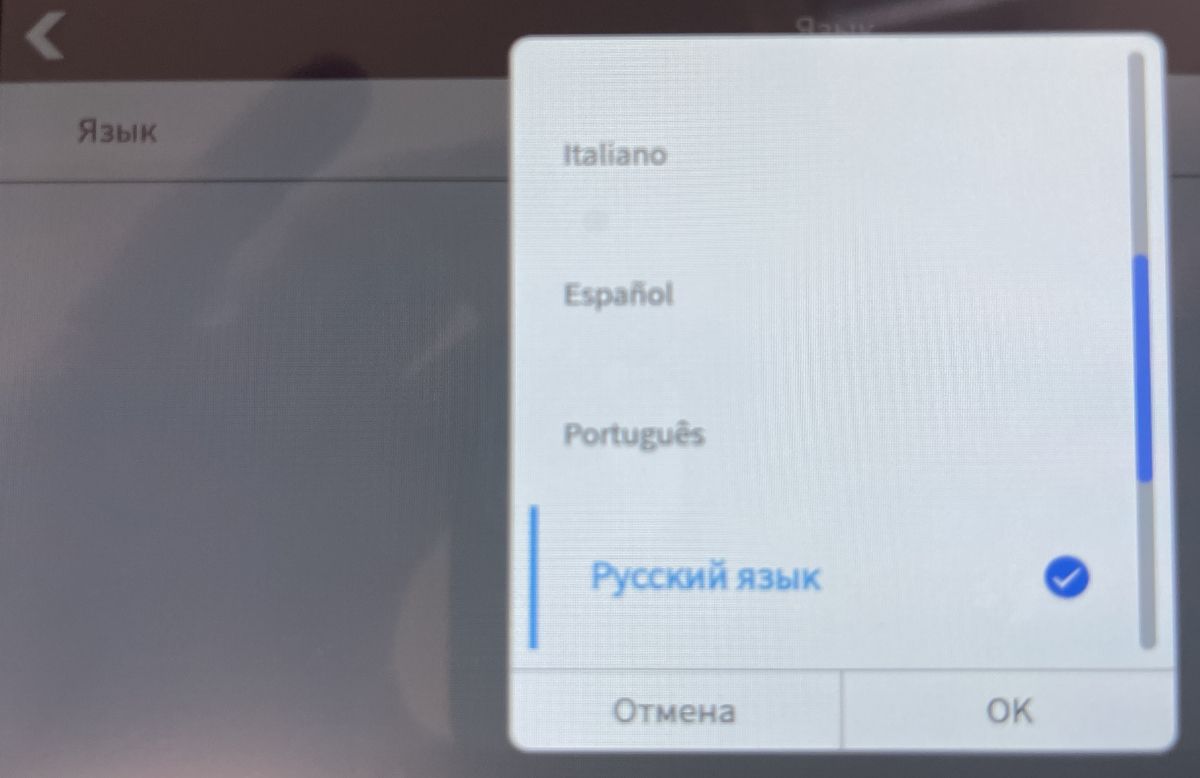

Настройка интуитивно понятна при первом включении монитора, выберите язык отображения на мониторе

Далее, у нас есть видеоинструкция по настройке монитора для работы в локальной сети по Wi-Fi

Нажать Дисплей - настройка WLAN - добавить сеть - выбрать вашу WiFi сеть - ввести пароль доступа - OK. Монитор зарегистрирован в локальной сети (появился IP адрес).

Для добавления в мобильное приложение монитора, нужно скачать приложение AceBell, авторизоваться (вписать ваш е-мейл, придумать пароль, получить на е-мейл код активации вашей учётной записи на е-мейл, ввести его в поле активации. Внимание! При создании учётной записи выбирайте регион (за пределами Китая).

Вы вошли под вашей учётной записью в приложение AceBell.

Нажимаете на +, выбираете добавить по проводу. На мониторе входите в информацию об устройстве, нажимаете - показать QR код . На мобильном сканируете код, Всё. Приложение увидело ваш монитор и он появился в списке ваших устройств.

далее делаете пару монитор- вызывная панель, пара вызывная панель - модуль замка.

Как сделать пару МОНИТОР - Вызывная панель.

Как сделать пару Вызывная панель - модуль управления замком

Внимание!

К

Внимание!

Карта памяти вставляется в монитор при отключённом питании на мониторе.

Карта памяти новая, вставляете. В интерфейсе мобильного приложения есть пункт - отформатировать карту.

Карта БУ. Отформатируйте карту памяти в формате fat32. Затем вставьте в монитор.

Кабель питания USB и на другом конце 2 порта Микро USB (для подключения монитора и одновременной подзарядки вызывной панели). Этот кабель имеет длину 1,5 метра.

Если нужен кабель питания большей длины 3/5/8/10 м., смотрите ниже и добавляйте в заказ.
