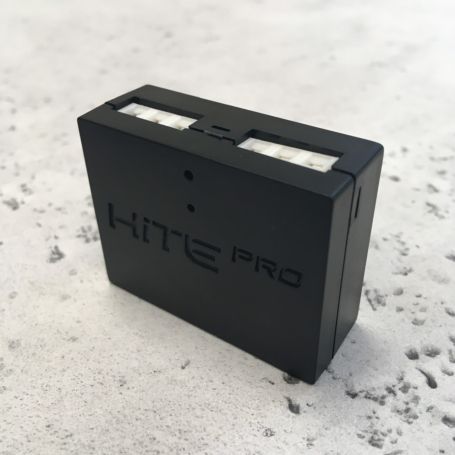

Блок радиореле HiTE PRO Relay-1

3 419 ₽

4 022 ₽

Блок радиореле HiTE PRO Relay-1 подключается к светильнику (или другому прибору), которым нужно управлять с помощью беспроводных выключателей или ДУ пультов HiTE PRO. Получая сигнал от радиовыключателя блок Relay-1 замыкает/размыкает электрическую цепь.

Винтовые клеммники для подключения, вместо проводов, упрощают монтаж устройства, т.к. не требуется использовать внешние клеммные соединители (в том числе в блоке 3 входа для нулевого провода N).

На наклейке дублируется информация по подключению устройства

Новые электромагнитные реле - лучше защита от пусковых токов

Улучшенная схема питания самого устройства с дополнительной защитой от короткого замыкания

Снижено энергопотребление блока с 0.65 Вт до 0.35 Вт

Диапазон питания расширен и составляет теперь 85-265 В, 50 Гц

Производство HiTE PRO, Россия.

На наклейке дублируется информация по подключению устройства

Новые электромагнитные реле - лучше защита от пусковых токов

Улучшенная схема питания самого устройства с дополнительной защитой от короткого замыкания

Снижено энергопотребление блока с 0.65 Вт до 0.35 Вт

Диапазон питания расширен и составляет теперь 85-265 В, 50 Гц

Производство HiTE PRO, Россия.

Описание

Рабочая частота	868 МГц
Количество каналов	1 канал
Максимальное количество передатчиков	200
Дальность действия	до 250 метров
Питание	220 В, Электросеть
Максимальная нагрузка на 1 линию	1000 Вт
Температурный диапазон эксплуатации	от -30 до +50 °С
Габариты	45х36х17 мм
Подключение	Винтовые клеммники для подключения

Устройства предназначены для беспроводного управления питанием электроприборов.

Принцип работы основан на совместном использовании двух типов устройств:

1. Передатчик сигнала (радиовыключатели LE, пульты DST;

радиомодули UNI)

При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.

2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.

программирование устройства
В память блока Relay-1 может быть записано до 200 передатчиков (радиовыключателей), каждый из которых
может работать в одном из трёх режимов: переключение, только включение, только выключение. Устройство
совместимо только с передатчиками HiTE PRO.
переключение.
Нажмите и сразу отпустите Кнопку управления на блоке радиореле. Светодиод индикации погаснет. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти повторите процедуру.
Только выключение.
Нажмите и удерживайте Кнопку управления в течение 2-х секунд. За это время светодиод погаснет и вспыхнет
1 раз. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти
повторите процедуру.
Только включение.
Нажмите и удерживайте Кнопку управления в течение 4-х секунд. За это время светодиод погаснет и вспыхнет
1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти
повторите процедуру.
Таймер автовыключения.
Нажмите и удерживайте Кнопку управления в течение 6-ти секунд. За это время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку любого передатчика HiTE PRO для выбора интервала времени до автоматического выключения. Затем нажмите и сразу отпустите Кнопку управления. Для отключения таймера повторите процедуру, не нажимая ни разу на кнопку передатчика.
*Таблица интервала времени
1 нажатие = 5 минут 5 нажатий = 1 час
2 нажатия = 10 минут 6 нажатий = 2 часа
3 нажатия = 15 минут 7 нажатий = 3 часа
4 нажатия = 30 минут

Каждое последующее нажатие + 1 час, максимум 12 часов полная очистка памяти устройства. Нажмите и удерживайте Кнопку управления в течение
10-ти секунд, пока светодиод не начнет мигать. Отпустите Кнопку управления.
