Артикул: HiTE PRO Relay-DIM1
Нет в наличии

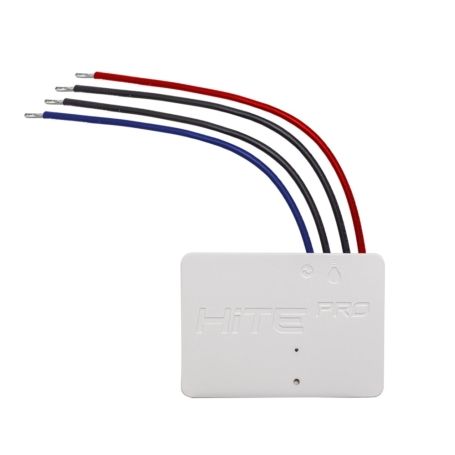

Блок радиореле HiTE PRO Relay-DIM1 с диммированием света

HiTE PRO Relay-DIM1 – это одноканальное радиореле с функцией диммирования. По сути является модификацией блока HiTE PRO Relay-1. Подключается к светильнику (или другому прибору), которыми нужно управлять с помощью беспроводных выключателей или ДУ пультов HiTE PRO. Получая сигнал от передатчиков блок замыкает/размыкает/диммирует электрическую цепь. Работает со всеми типами ламп (диммирование возможно с любыми лампами, поддерживающими данную функцию).

Производство Россия

2 396

HiTE PRO Relay-DIM1 – это одноканальное радиореле с функцией диммирования. По сути является модификацией блока HiTE PRO Relay-1. Подключается к светильнику (или другому прибору), которыми нужно управлять с помощью беспроводных выключателей или ДУ пультов HiTE PRO. Получая сигнал от передатчиков блок замыкает/размыкает/диммирует электрическую цепь. Работает со всеми типами ламп (диммирование возможно с любыми лампами, поддерживающими данную функцию).

Производство Россия

  • Описание

    Рабочие диапазоны частот

    868 МГц

    Количество каналов

    1 канал

    Максимальное количество передатчиков

    200

    Дальность действия

    до 250 метров

    Диммирование

    По напряжению (30-100%)

    Максимальная нагрузка на 1 линию

    150 Вт

    Питание

    220 В, Электросеть

    Температурный диапазон эксплуатации

    от -30 до +50 °С

    Габариты

    49×35×14 мм

    Устройства предназначены для беспроводного управления питанием электроприборов.
    Принцип работы основан на совместном использовании двух типов устройств:
    Передатчик сигнала (радиовыключатели LE, пульты DST;

    радиомодули UNI). При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи. Блок приема сигнала (блок радиореле Relay-DIM1 / Relay DIM-2);
    Подключается «в разрыв» фазного провода в подрозетник за выключателем или перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания /
    диммирует освещение при получении сигнала от передатчиков, с которыми связан. Может быть также подключен к проводному выключателю, что позволяет совместить проводное и беспроводное управление
    освещением (например, в ситуациях, когда блок радиореле Relay-DIM устанавливается в подрозетник за выключателем).

    Настройка устройства
    В память блока может быть записано до 200 передатчиков (радиовык-
    лючателей), каждый из которых может работать в одном из трёх режимов:
    включение / выключение (с диммированием или без), только включение,
    только выключение. Устройство совместимо только с передатчиками HiTE
    PRO. Для каждого передатчика можно настроить таймер автовыключения.

    Настройка Relay-DIM1 или первого канала Relay- DIM2
    Включение / Выключение (+ Диммирование).

    Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 1-ой секунды. Светодиод индикации погаснет. После этого нажмите и сразу отпустите кнопку «запоминаемого» передатчика для его записи в режиме включения / выключения без диммирования или нажмите и удерживайте кнопку «запоминаемого» передатчика более 1 секунды для его записи в режиме
    включения / выключения c диммированием. Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.Только выключение. Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 3-х секунд. За это время светодиод погаснет и вспыхнет 1 раз. После этого нажмите кнопку «запоминаемого» передатчика. Светодиод индикации загорится. Для удаления передатчика
    из памяти повторите процедуру.
    Только включение.

    Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 5-ти секунд. За это время светодиод погаснет и вспыхнет 1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика. Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
    Таймер автовыключения.

    Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 7-ми секунд. За это время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку «запоминаемого» передатчика HiTE PRO нужное количество раз (светодиод будет мигать при каждом нажатии), в соответствии с таблицей интервалов, для выбора интервала времени автоматического выключения. После окончания выбора интервала времени, нажмите и сразу отпустите Кнопку управления на блоке радиореле. Для удаления передатчика из памяти войдите в данный режим настройки и нажмите кнопку «запомненного» передатчика один раз.
    *Таблица интервала времени
    Настройка второго канала Relay-DIM2
    Нажмите и сразу отпустите Кнопку управления на блоке радиореле. Светодиод индикации начнет мигать. Пока светодиод мигает, перейдите к выбору режима настройки. Выбор режима и настройка осуществляется аналогично первому каналу.
    Полная очистка памяти устройства.
    Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 12-ти секунд, пока светодиод не начнет часто мигать. Отпустите Кнопку управления.
    5 нажатий = 1 час
    6 нажатий = 2 часа
    7 нажатий = 3 часа
    Каждое последующее нажатие + 1 час, максимум 12 часов
    1 нажатие = 5 минут
    2 нажатия = 10 минут
    3 нажатия = 15 минут
    4 нажатия = 30 минут Настройка подключенного проводного выключателя. По умолчанию блок настроен на работу с проводными выключателями «клавишного» типа с фиксацией. Они могут осуществлять только
    включение / выключение каналов (без диммирования). Для их использования никакой дополнительной настройки не требуется. К блоку также можно подключить проводные выключатели «кнопочного»
    типа. Они смогут не только включать / выключать питание, но и диммировать его. Для работы с ними необходимо изменить настройки устройства. Подключите кнопочный выключатель согласно схеме.
    Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 1-ой секунды. Светодиод индикации погаснет. Нажмите и удерживайте клавишу подключенного кнопочного выключателя более 1 секунды. Светодиод индикации загорится. Блок переведен в режим работы с кнопочными выключателями.
    Управление диммированием Если передатчик (беспроводной выключатель или пульт) был привязан к
    блоку радиореле в режиме с диммированием, то длительное нажатие на его кнопку запустит регулировку яркости. Диммирование прекратится при отпускании кнопки или достижении максимального/минимального
    уровня яркости. При следующем длительном нажатии направление диммирования изменится. Короткое нажатие на ту же кнопку передатчика выполняет включение/выключение света (без диммирования).

  • Документы

    Техпаспорт HiTE PRO Relay-DIM.pdf
    1.5 Мб, 04 февраля в 17:39
