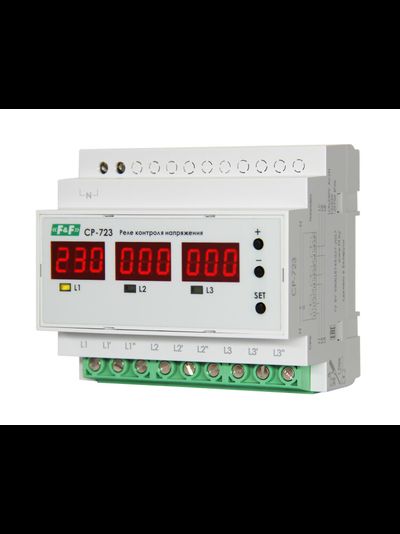

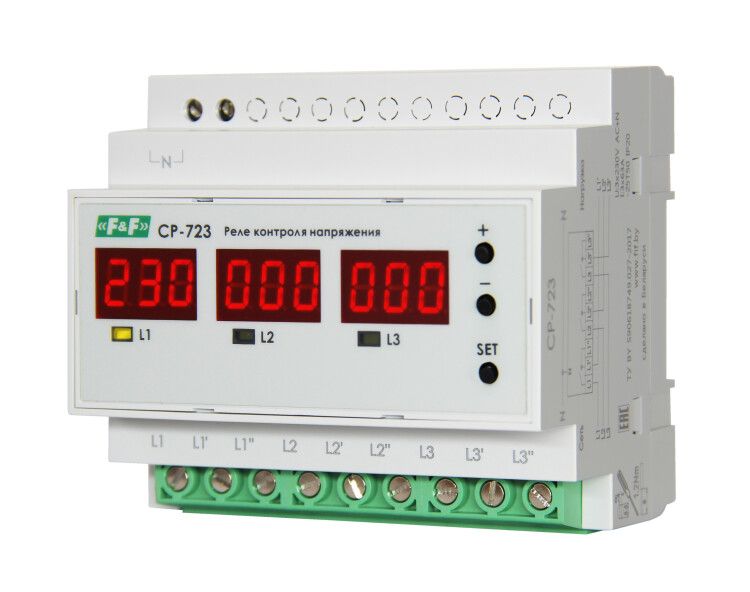

Реле контроля 3-ф напряжения CP-723 63А
Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Производство Евроавтоматика "F&F".
Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Производство Евроавтоматика "F&F".
-
Описание
Артикул EA04.009.015 Код ETIM EC001438 Напряжение питания, В 3x(100-450) AC Максимальный коммутируемый ток, А (AC-1) 3x63 Максимальная мощность нагрузки См. табл.1 в РЭ Контакт 3 NO Диапазон уставок напряжений, В: -нижний порог 140...210 -верхний порог 240...300 -величина асимметрии 20…100 Погрешность измерений, не более % 2 Задержка отключения, с: -нижний порог, асимметрия 0,5...25 -верхний порог 0,1…5 * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с. Время повторного включения, с 2…599 Время готовности устройства, с <5 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 105х90х65 Подключение винтовые зажимы 16 мм2 Момент затяжки винтового соединения, Нм 1,2 Тип корпуса 6S Монтаж DIN-рейка 35 мм Отличительные особенности:
Контакт 3NO, 3х63 А. Верхний предел 240-300 В, нижний предел 140-210 В, контроль асимметрии, чередования, слипания фаз.
Принцип работы
Реле контроля напряжения CP-723 может работать в одном из режимов:- Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
- Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.
Область применения
Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.Схема подключения
Назначение
Реле контроля напряжения CP-723 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока.Режим работы
Реле контроля напряжения может работать в двух режимах:
- ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования /«слипания» фаз.
При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех).
- ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария.
Каждая фаза может иметь индивидуальные настройки напряжения и времени. -
Документы
Руководство пользователя CP-723 63А.pdf1.6 Мб, 11 июня в 14:16
| Артикул | EA04.009.015 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 3x(100-450) AC |
| Максимальный коммутируемый ток, А (AC-1) | 3x63 |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Контакт | 3 NO |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 140...210 |
| -верхний порог | 240...300 |
| -величина асимметрии | 20…100 |
| Погрешность измерений, не более % | 2 |
| Задержка отключения, с: | |
| -нижний порог, асимметрия | 0,5...25 |
| -верхний порог | 0,1…5 |
| * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с. | |
| Время повторного включения, с | 2…599 |
| Время готовности устройства, с | <5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 105х90х65 |
| Подключение | винтовые зажимы 16 мм2 |
| Момент затяжки винтового соединения, Нм | 1,2 |
| Тип корпуса | 6S |
| Монтаж | DIN-рейка 35 мм |
Отличительные особенности:
Контакт 3NO, 3х63 А. Верхний предел 240-300 В, нижний предел 140-210 В, контроль асимметрии, чередования, слипания фаз.
Принцип работы
Реле контроля напряжения CP-723 может работать в одном из режимов:
- Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
- Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.
Область применения
Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.
Схема подключения
Назначение
Реле контроля напряжения CP-723 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока.
Режим работы
Реле контроля напряжения может работать в двух режимах:
- ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования /«слипания» фаз.
При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех).
- ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария.
Каждая фаза может иметь индивидуальные настройки напряжения и времени.
