Артикул: DVC 0624
Cрок поставки : 2 апреля

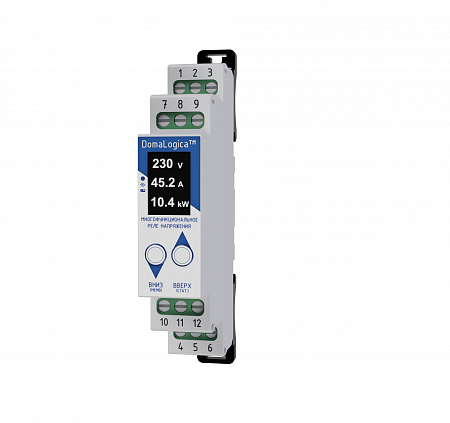

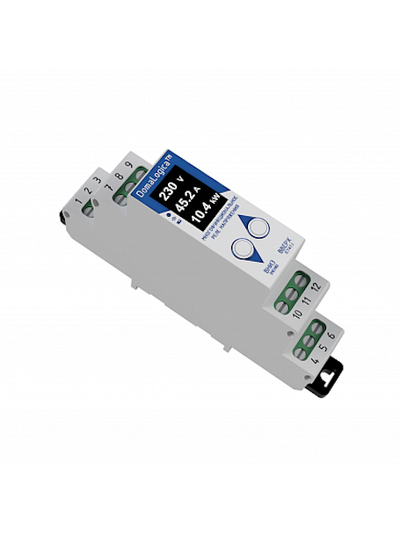

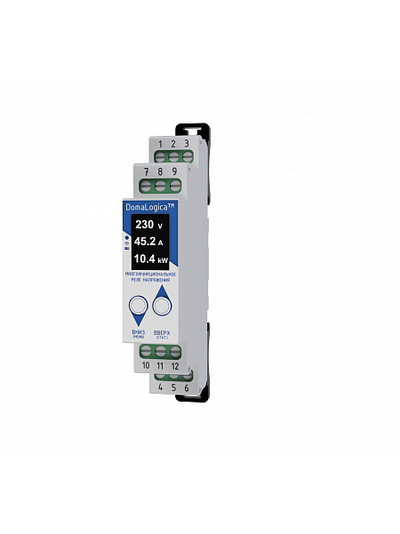

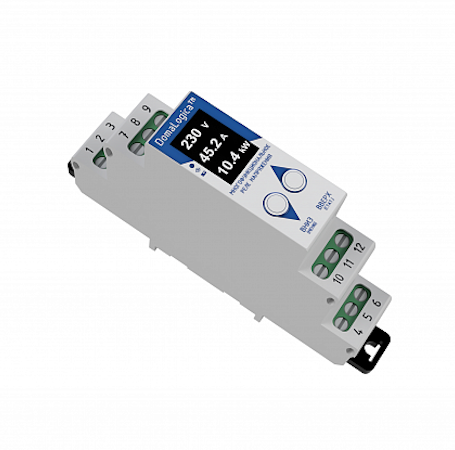

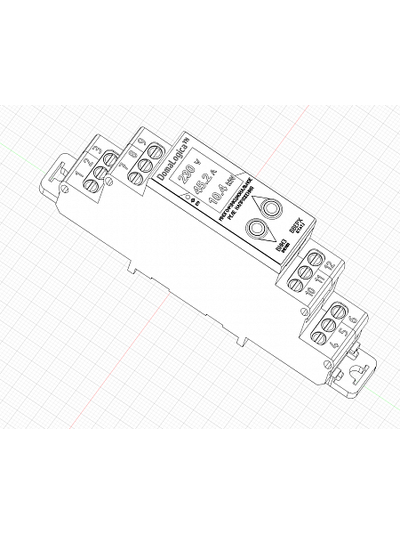

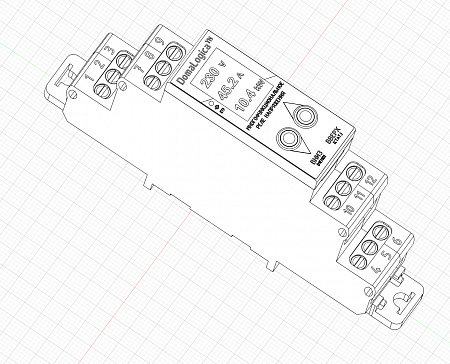

Реле контроля напряжения многофункциональное DVC 0624

Многофункциональное реле контроля напряжения – это устройство защиты потребителей от скачков напряжения до и после стабилизатора, автоматического включения байпаса и измерения силы тока. РКН DVC 0624 Имеет дополнительный вход к которому подключается выход стабилизатора а также дополнительное реле, которое включит байпас при выходе стабилизатора из строя.

РКН DVC 0624 имеет функцию измерения тока. Ток измеряется при помощи внешнего трансформатора тока. Предел измерения тока при помощи ТТ идущего в комплекте 100А ограничение по кабелю 36мм. Но для измерения тока можно подключить любой внешний ТТ.


Многофункциональное реле контроля напряжения – это устройство защиты потребителей от скачков напряжения до и после стабилизатора, автоматического включения байпаса и измерения силы тока. РКН DVC 0624 Имеет дополнительный вход к которому подключается выход стабилизатора а также дополнительное реле, которое включит байпас при выходе стабилизатора из строя.

РКН DVC 0624 имеет функцию измерения тока. Ток измеряется при помощи внешнего трансформатора тока. Предел измерения тока при помощи ТТ идущего в комплекте 100А ограничение по кабелю 36мм. Но для измерения тока можно подключить любой внешний ТТ.


  • Описание

    Мощность

    800 Вт

    Номинальное напряжение

    220 В

    Габариты

    96х18х6,8 мм

    Время срабатывания по нижнему порогу до < 140 В, сек

    0,2

    Время срабатывания при достижении нижнего порога до 140 В, сек.

    5

    Время срабатывания при входном напряжении > 280 В, мс

    20

    Гистерезис напряжения, В

    5

    Диапазон регулировки верхнего порога отключения, В

    240…280

    Диапазон регулировки нижнего порога отключения, В

    90…210

    Максимальное рабочее напряжение, В

    420

    Минимальное рабочее напряжение, В

    60

    Гарантия

    1 год


    Работа со стабилизатором. При применении стабилизатора возникает вопрос ставить РКН ДО или ПОСЛЕ. Стабилизатор нуждается в защите, поэтому нужно ставить ДО, однако стабилизаторы могут сами являются источниками скачков напряжения, поэтому нужно ставить и после. Специально для таких случаев в DVC 0624 предусмотрен дополнительный вход контроля выхода стабилизатора.  РКН с контактором устанавливается до стабилизатора, а выход стабилизатора заводится на специальный вход РКН, при этом РКН учитывает логику работы стабилизатора. Этот вход имеет свои собственные пределы.

    Таким образом обеспечивается защита стабилизатора и оборудования после стабилизатора.

    Байпас – эта функция обеспечивает автоматический вывод стабилизатора из работы при его выходе из строя, то есть потребитель не останется без защиты и электроэнергии.
