Артикул: DS-4G-5/4kit (арт. 5062)
Cрок поставки : 19 апреля

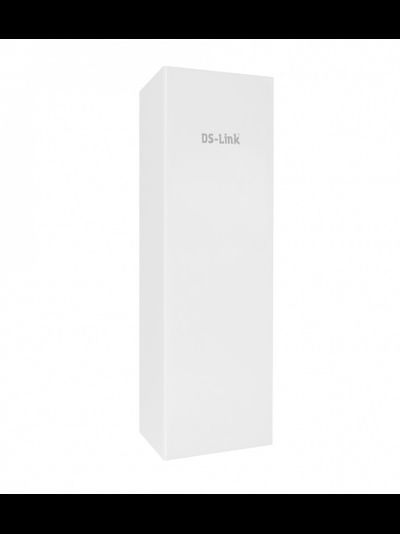

Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

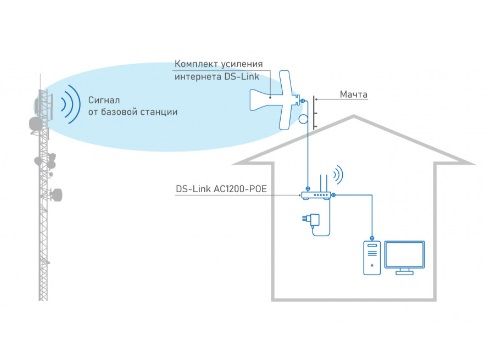

DS-4G-5/4kit AC1200-POE Комплект оборудования для организации системы усиления интернета на базе сотовой связи. Состоит из двух элементов, необходимых для организации подключения к интернету в местах с неуверенным приемом сигнала на мобильных устройствах (загородные дома, офисы), невозможностью подключения интернета с помощью оборудования провайдера, или при необходимости обеспечения резервного канала связи.

Основные особенности
Коэффициент усиления антенны 5 дБи;
Поддержка POE;
Совместимые web-интерфейсы на русском языке;
Работа в широком диапазоне частот 698-2700 МГц;
Двухдиапазонный Wi-Fi роутер (2.4G / 5G) с поддержкой стандарта 802.11 ac;
Внешний модуль устойчив к температурному воздействию -20…+45 °С;
Поддерживает соединение по UTP кабелю (рекомендуемая категория cat5e) до 100 метров;
Поддержка двух режимов фильтрации по MAC;

Производство Китай.

DS-4G-5/4kit AC1200-POE Комплект оборудования для организации системы усиления интернета на базе сотовой связи. Состоит из двух элементов, необходимых для организации подключения к интернету в местах с неуверенным приемом сигнала на мобильных устройствах (загородные дома, офисы), невозможностью подключения интернета с помощью оборудования провайдера, или при необходимости обеспечения резервного канала связи.

Основные особенности
Коэффициент усиления антенны 5 дБи;
Поддержка POE;
Совместимые web-интерфейсы на русском языке;
Работа в широком диапазоне частот 698-2700 МГц;
Двухдиапазонный Wi-Fi роутер (2.4G / 5G) с поддержкой стандарта 802.11 ac;
Внешний модуль устойчив к температурному воздействию -20…+45 °С;
Поддерживает соединение по UTP кабелю (рекомендуемая категория cat5e) до 100 метров;
Поддержка двух режимов фильтрации по MAC;

Производство Китай.

  • Описание

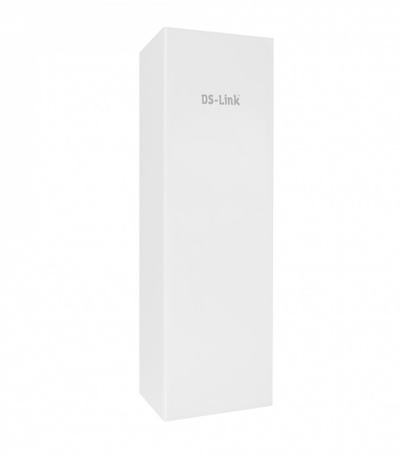

    Комплект усиления DS-4G-5/4kit
    Тип антенны Панельная
    Коэффициент усиления 5 дБи (2x2 MIMO)
    Рабочий диапазон частот 698...2700 МГц
    Поколение сети 3G, 4G
    Категория LTE модема 4
    Макс. скорость загрузки LTE 150 Мбит/с
    Макс. скорость отдачи LTE 50 Мбит/с
    Процессор MTK7628N
    Архитектура MIPSBE
    Порты Ethernet 1 x 1/10/100 Мбит/с
    Встроенный модуль WI-FI есть
    Класс WI-FI IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
    Тип симкарты Mini-SIM
    Питание POE: DC 24В, 500 мА
    Диапазон рабочих температур -20 ~ +40 °C
    Степень защиты IP65
    Габаритные размеры 260x95x58
    Вес нетто / брутто 0.8 / 1.3

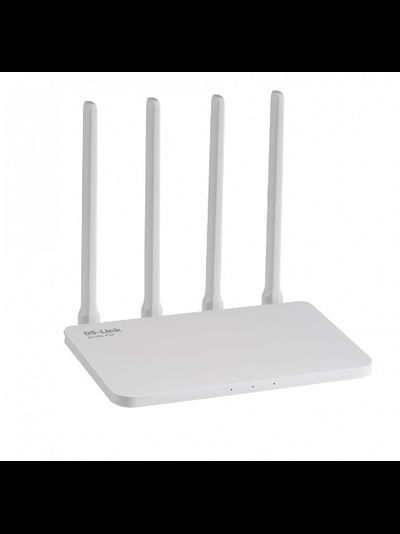

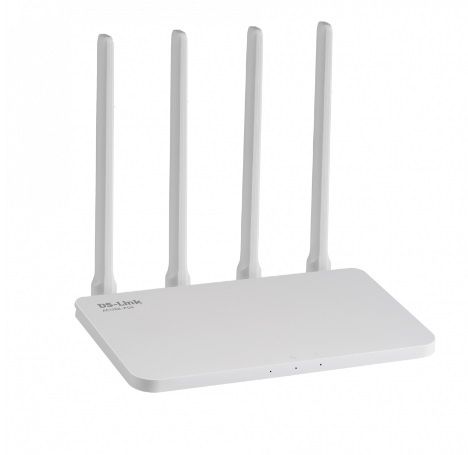

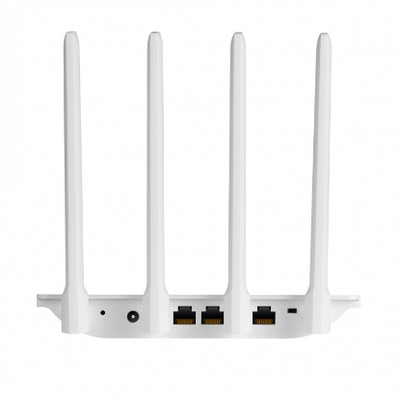

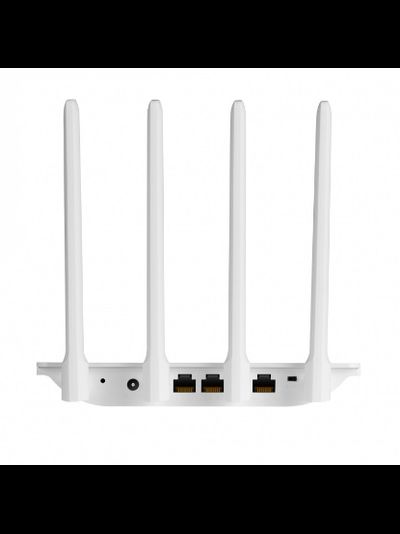

    Двухдиапазонный маршрутизатор DS-Link AC1200-POE
    Класс WI-FI IEEE 802.11a, IEEE 802.11b,
    Рабочий диапазон частот 2.4 / 5 МГц
    Скорость передачи данных 2.4 ГГц: до 300 Мбит/с
    5 ГГц: до 866 Мбит/с
    Процессор MT7621
    ОЗУ (RAM) 128 МБ
    ПЗУ (Flash) 16 МБ

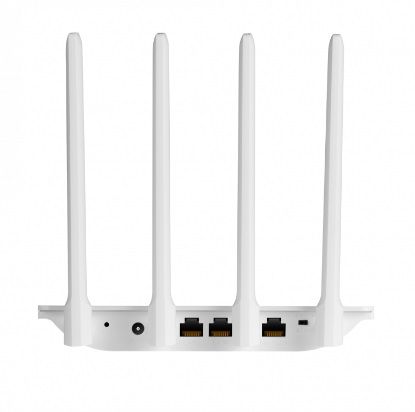

    Порты Ethernet 3 x 1000 Мбит/с
    Порт WAN/POE 1 x 1000 Мбит/с
    Порт LAN 2 x 1000 Мбит/с
    Коэффициент усиления антенн 4 x 5 дБи

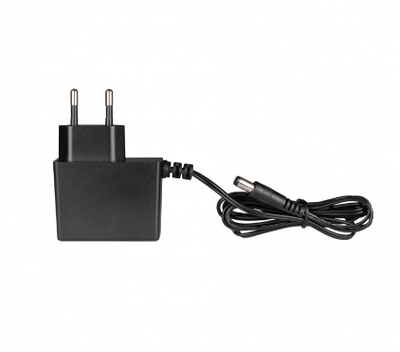

    Питание DC: 12В, 2А
    Диапазон рабочих температур 0 ~ +40 °C
    Степень защиты IP65
    Габаритные размеры (корпуса) 185x105x20 мм
    Вес нетто / брутто 0.2 / 0.5

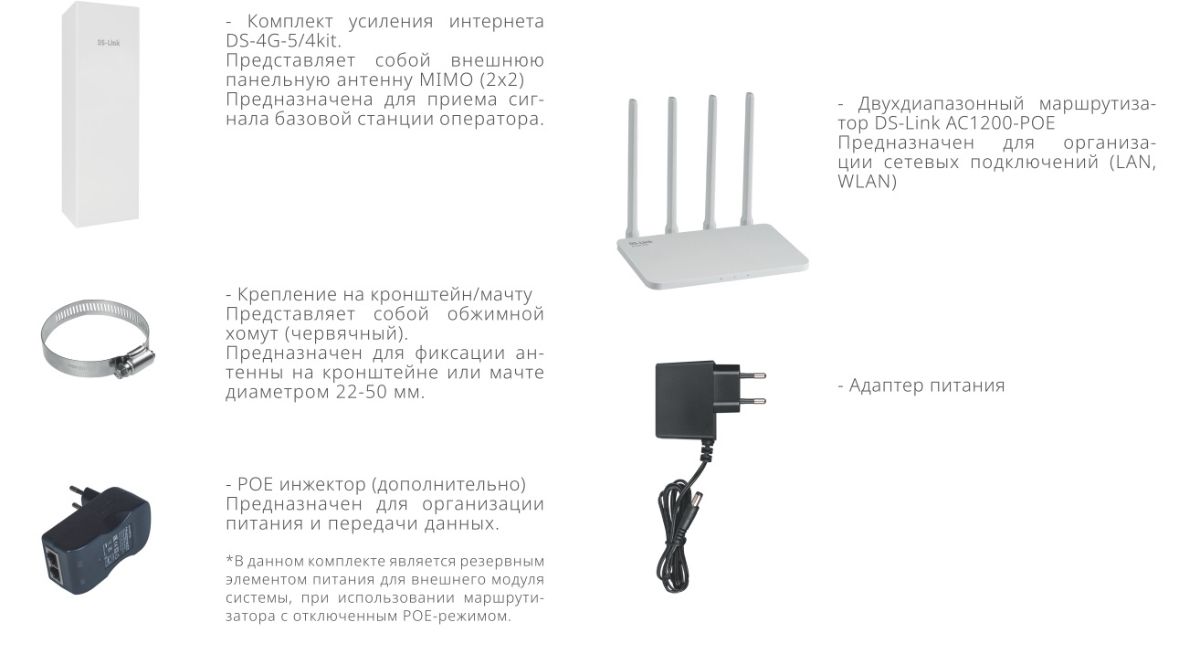

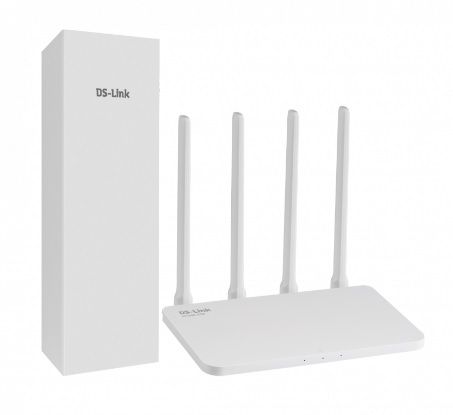

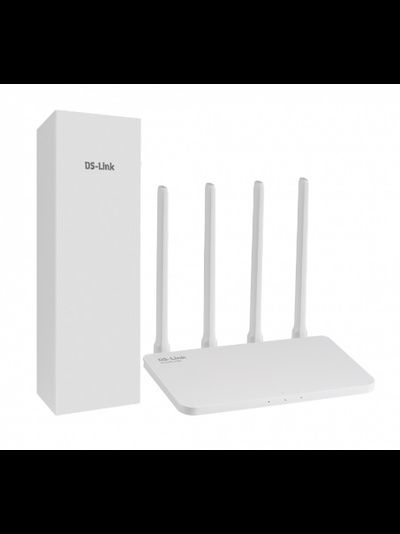

    Комплектация

    Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

    ВНИМАНИЕ! Внешний модуль комплекта должен быть установ-
    лен строго вертикально (разъемами вниз).

    Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

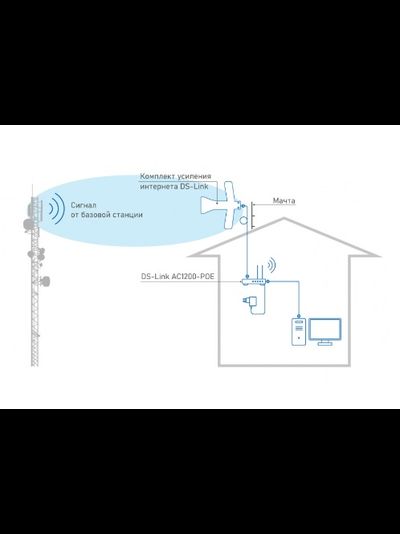

    Основной способ установки комплекта предполагает использование функции POE (Power Over Ethernet). Функция POE - предполагает одновременную передачу данных и питание внешнего модуля с помощью одного UTP кабеля. Благодаря этому возможно:
    ▪ оптимизировать схему подключений комплекта,
    ▪ обеспечить минимальное затухание в кабельной трассе,
    ▪ сократить количество используемого кабеля,
    ▪ установка не требует наличие элемента питания (розетки) непосредственно рядом с внешним модулем.
    Для установки комплекта таким способом не подключайте внешний модуль к сети питания с помощью адаптера / POE-инжектора.

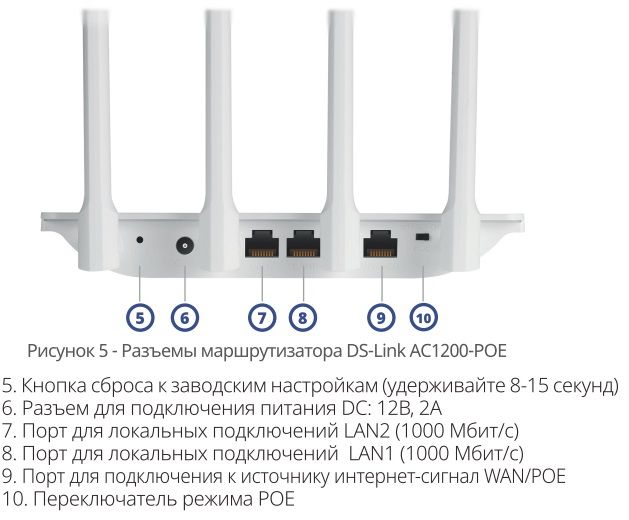

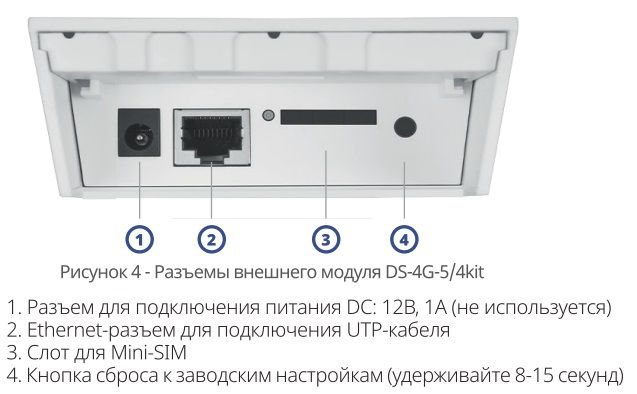

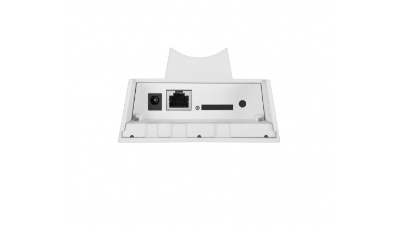

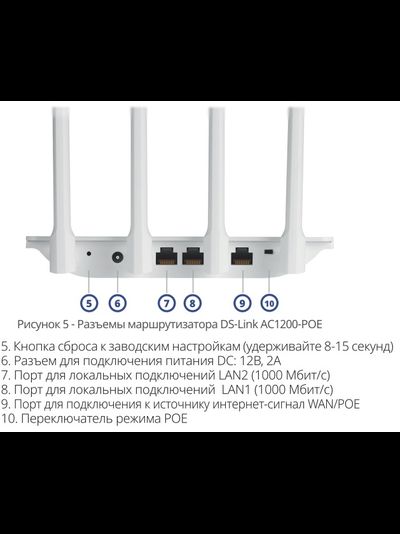

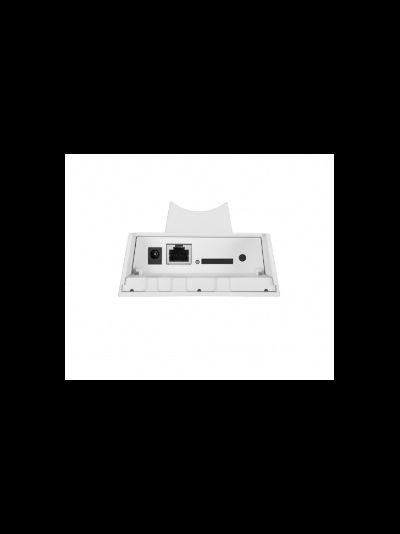

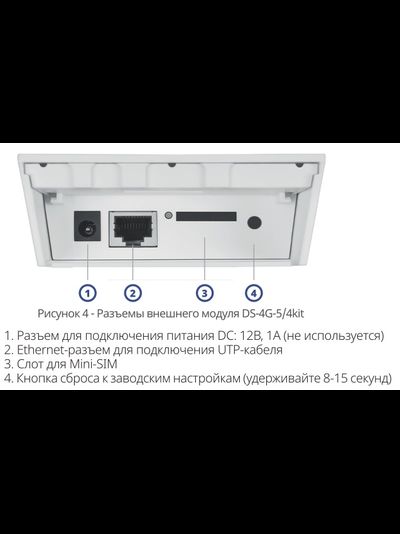

    Подключите UTP кабель к Ethernet разъему на внешнем модуле и WAN/POE на маршрутизаторе. Переключите режим POE на маршрутизаторе в положение ON.

    Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

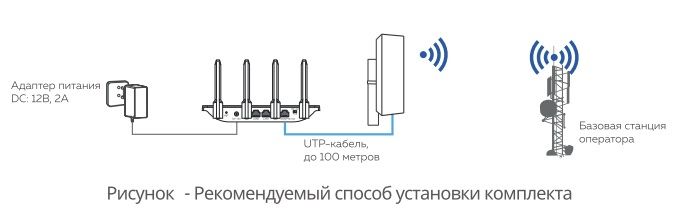

    Алгоритм установки комплекта усиления (рекомендуемый способ):
    1. Установите внешний модуль системы DS-4G-5/4kit, в соответствии с приложенной инструкцией по эксплуатации.
    2. С помощью UTP кабеля, подключите маршрутизатор из комплекта поставки к порту маршрутизатора WAN/POE.
    3. Подключите маршрутизатор к сети питания.
    4. Установите положение переключателя POE в положение ON.
    5. Подключите все необходимые беспроводные и локальные соединения .

    6. С помощью web-интерфейса внешнего модуля оцените подключение комплекта к сети интернет. При необходимости настройте параметры сети.
    7. С помощью web-интерфейса маршрутизатора настройте необходимые параметры сети.

    Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

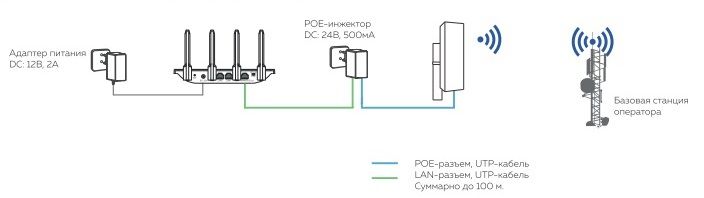

    Дополнительный способ установки комплекта предусматривает использование POE-инжектора для распределения каналов питания внешнего модуля и передачи данных.
    Такой способ подходит при необходимости использования нескольких UTP-кабелей (суммарная длина кабеля не должна превышать 100 метров).

    Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

    Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

    Комплект усиления интернета DS-4G-5/4kit (арт. 5062)

    Оборудование, входящее в комплект усиления Интернета имеет полную совместимость и не требует дополнительной настройки перед началом работы.
    Для персонализации сетевых настроек и обеспечения безопасности подключения, воспользуйтесь web-интерфейсами, для этого в адресной строке браузера введите следующие адреса:
    ▪ Для перехода к интерфейсу внешнего модуля - 192.168.1.1
    ▪ Для перехода к интерфейсу маршрутизатора - 192.168.2.1
