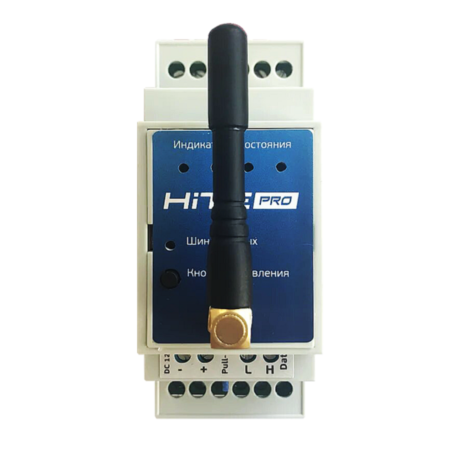

Блок радиореле HiTE PRO Relay-4M (DIN)

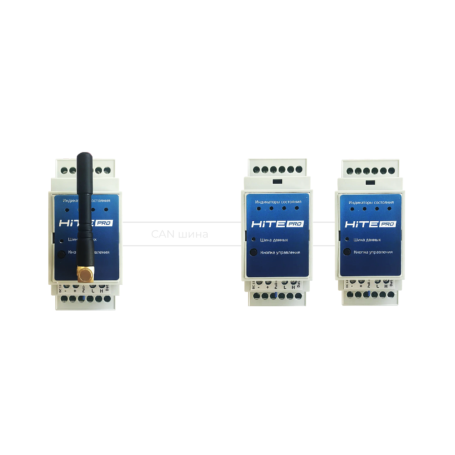

HiTE PRO Relay-4M – это четырехканальное радиореле является мастер устройством модульной системы, используется для беспроводного управления 4-мя линиями электрической цепи и имеет шину данных для подключения ведомых устройств (HiTE PRO Relay-S). Получая сигнал от передатчиков блок замыкает/размыкает электрическую цепь. Передатчиками являются другие устройства HiTE PRO: беспроводные выключатели, пульты ДУ, датчики, сервер умного дома.
Блок монтируется на DIN рейку в распределительном щите.
Производство Россия
HiTE PRO Relay-4M – это четырехканальное радиореле является мастер устройством модульной системы, используется для беспроводного управления 4-мя линиями электрической цепи и имеет шину данных для подключения ведомых устройств (HiTE PRO Relay-S). Получая сигнал от передатчиков блок замыкает/размыкает электрическую цепь. Передатчиками являются другие устройства HiTE PRO: беспроводные выключатели, пульты ДУ, датчики, сервер умного дома.
Блок монтируется на DIN рейку в распределительном щите.
Производство Россия
-
Описание
Рабочие диапазоны частот 868 МГц
Количество каналов 4 канала
Максимальное количество передатчиков 200
Номинальный расход мощности 0.5 Вт
Максимальная нагрузка на канал 4000 Вт
Температурный диапазон эксплуатации от -30 до +50 °С
Дальность действия до 250 метров
Габариты 90х36х61 мм
Способ монтажа На DIN-рейку
Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов устройств:
1. Передатчик сигнала (радиовыключатели LE, пульты DST;
радиомодули UNI)
При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.
2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
Выбор режима и настройка канала Relay-4
Включение / Выключение.Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 1-ой секунды.
Светодиод индикации погаснет. После этого нажмите кнопку «запоминаемого» передатчика для его записи в режиме включения / выключения. Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Только выключение.Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 3-х секунд. За это время
светодиод погаснет и вспыхнет 1 раз. После этого нажмите кнопку «запоминаемого» передатчика.
Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Только включение.Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 5-ти секунд. За это время
светодиод погаснет и вспыхнет 1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика.
Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Таймер автовыключения.Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 7-ми секунд. За это
время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку «запоминаемого» передатчика HiTE PRO нужное количество раз (светодиод будет моргать при каждом нажатии), в соответствии с таблицей интервалов, для выбора интервала времени автоматического выключения. После окончания выбора интервала времени, нажмите и сразу отпустите Кнопку управления на блоке радиореле.
Для удаления передатчика из памяти войдите в данный режим настройки и нажмите кнопку «запомненного» передатчика один раз.
*Таблица интервала времени
1 нажатие = 5 минут 5 нажатий = 1 час
2 нажатия = 10 минут 6 нажатий = 2 часа
3 нажатия = 15 минут 7 нажатий = 3 часа
4 нажатия = 30 минут Каждое последующее нажатие + 1 час, максимум 12 часов
Полная очистка памяти устройства. Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 12-ти секунд, пока светодиод не начнет часто мигать. Отпустите Кнопку управления.
Внимание!После окончания настройки светодиоды будут гореть 3 секунды, отображая окончание операции, потом погаснут и будут отображать текущее состояние канала устройства (Включен или Выключен).
-
Документы
Инструкция для блока радиореле HiTE PRO Relay-4M.pdf245.3 кб, 04 декабря в 13:24
Рабочие диапазоны частот |
868 МГц |
---|---|
Количество каналов |
4 канала |
Максимальное количество передатчиков |
200 |
Номинальный расход мощности |
0.5 Вт |
Максимальная нагрузка на канал |
4000 Вт |
Температурный диапазон эксплуатации |
от -30 до +50 °С |
Дальность действия |
до 250 метров |
Габариты |
90х36х61 мм |
Способ монтажа |
На DIN-рейку |
Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов устройств:
1. Передатчик сигнала (радиовыключатели LE, пульты DST;
радиомодули UNI)
При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.
2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
Выбор режима и настройка канала Relay-4
Включение / Выключение.
Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 1-ой секунды.
Светодиод индикации погаснет. После этого нажмите кнопку «запоминаемого» передатчика для его записи в режиме включения / выключения. Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Только выключение.
Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 3-х секунд. За это время
светодиод погаснет и вспыхнет 1 раз. После этого нажмите кнопку «запоминаемого» передатчика.
Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Только включение.
Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 5-ти секунд. За это время
светодиод погаснет и вспыхнет 1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика.
Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Таймер автовыключения.
Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 7-ми секунд. За это
время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку «запоминаемого» передатчика HiTE PRO нужное количество раз (светодиод будет моргать при каждом нажатии), в соответствии с таблицей интервалов, для выбора интервала времени автоматического выключения. После окончания выбора интервала времени, нажмите и сразу отпустите Кнопку управления на блоке радиореле.
Для удаления передатчика из памяти войдите в данный режим настройки и нажмите кнопку «запомненного» передатчика один раз.
*Таблица интервала времени
1 нажатие = 5 минут 5 нажатий = 1 час
2 нажатия = 10 минут 6 нажатий = 2 часа
3 нажатия = 15 минут 7 нажатий = 3 часа
4 нажатия = 30 минут Каждое последующее нажатие + 1 час, максимум 12 часов
Полная очистка памяти устройства. Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 12-ти секунд, пока светодиод не начнет часто мигать. Отпустите Кнопку управления.
Внимание!
После окончания настройки светодиоды будут гореть 3 секунды, отображая окончание операции, потом погаснут и будут отображать текущее состояние канала устройства (Включен или Выключен).
