Реле напряжения трехканальное DVC 0531 v1.2
Устройство предназначено для защиты промышленного и бытового электрооборудования от понижения или повышения допустимых пределов напряжения. Устройство измеряет и отображает текущее действующее значение напряжения на каждом из каналов, и в случае выхода за допустимые параметры отключает внутреннее электромагнитное реле. При этом на каждый канал можно подавать как разные фазы, так и одну из фаз на все 3 канала.

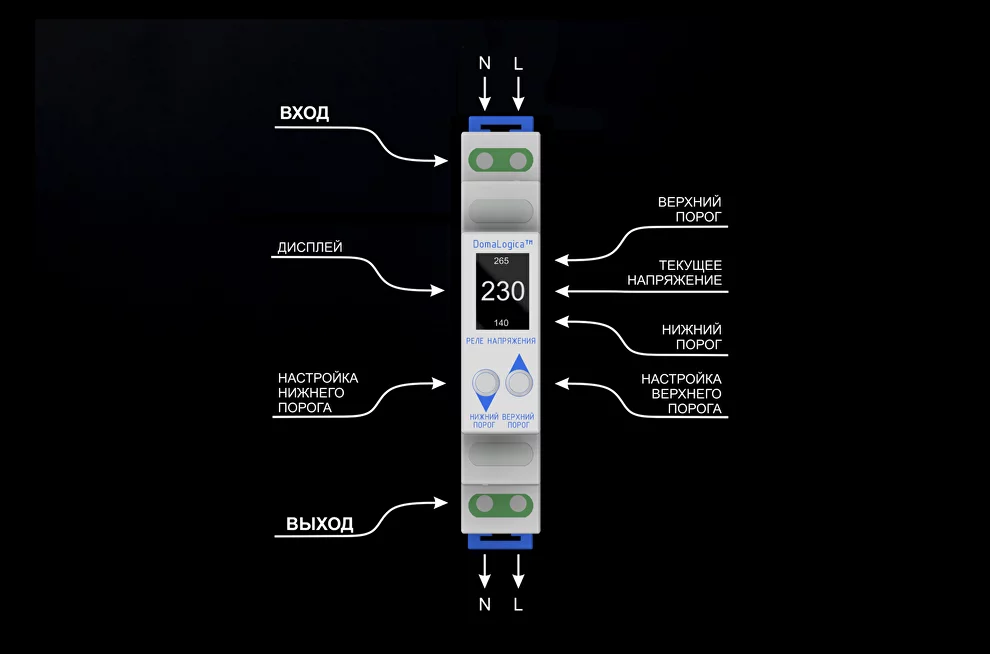

Все параметры контроля устанавливаются пользователем в меню устройства с помощью двух кнопок, измененные параметры будут сохранены в энергонезависимой памяти устройства.

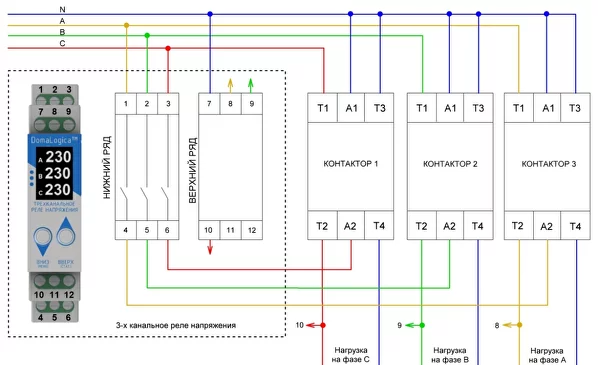

Питание устройства происходит от измеряемых каналов напряжения. Для корректной работы устройства достаточно присутствие фазного напряжения на одном из каналов, (клеммы 1, 2, 3) и нуля (клемма 7).
Таким образом, устройство может использоваться как в трехканальном, так и одноканальном режиме.
Устройство не работает при отсутствии нуля.
Устройство предназначено для защиты промышленного и бытового электрооборудования от понижения или повышения допустимых пределов напряжения. Устройство измеряет и отображает текущее действующее значение напряжения на каждом из каналов, и в случае выхода за допустимые параметры отключает внутреннее электромагнитное реле. При этом на каждый канал можно подавать как разные фазы, так и одну из фаз на все 3 канала.
Все параметры контроля устанавливаются пользователем в меню устройства с помощью двух кнопок, измененные параметры будут сохранены в энергонезависимой памяти устройства.
Питание устройства происходит от измеряемых каналов напряжения. Для корректной работы устройства достаточно присутствие фазного напряжения на одном из каналов, (клеммы 1, 2, 3) и нуля (клемма 7).
Таким образом, устройство может использоваться как в трехканальном, так и одноканальном режиме.
Устройство не работает при отсутствии нуля.
-
Описание
Технические характеристики
Параметр Значение Ед. изм Диапазон регулировки верхнего порога отключения от 240 до 280 В Диапазон регулировки нижнего порога отключения от 210 до 90 В Время срабатывания по нижнему и верхнему порогу 0.2 сек Время срабатывания при входном напряжении > 280 В от 20 до 35 мсек Шаг регулирования верхнего и нижнего порога 1 В Номинальное напряжения питания 230 В Гистерезис напряжения ±5 В Время автоматического повторного включения, регулируется с шагом 1 сек. от 5 до 180 сек. Максимальный ток нагрузки на канал (АС-1) 5 А Максимальная мощность на канал 1100 ВА Минимальное рабочее напряжение 65 В Максимальное напряжение питания 420 В Частота напряжения 50 Гц Рабочая температура - 5 … + 80 °С Температура хранения - 30 … + 70 °С Потребляемая мощность не более 2 ВА Количество коммутаций под нагрузкой > 30000 циклов Относительная влажность воздуха до 80 (при 25°С) % Климатическое исполнение УХЛ4 Способ регулирования макс/мин порога кнопка Степень защиты электронной части устройства IP 40 Срок службы 10 лет Гарантия со дня продажи 12 мес. Габаритные размеры 93 х 18 х 62 мм Масса, не более 0,08 кг Внимание!
Это оборудование снято с производства. Смотрите похожее ниже.
-
Документы
Инструкция DL-DVC-0531_1.pdf2.5 Мб, 18 марта в 17:40Сертификат соответствия.pdf4.6 Мб, 05 июля в 11:06
Технические характеристики
| Параметр | Значение | Ед. изм |
|---|---|---|
| Диапазон регулировки верхнего порога отключения | от 240 до 280 | В |
| Диапазон регулировки нижнего порога отключения | от 210 до 90 | В |
| Время срабатывания по нижнему и верхнему порогу | 0.2 | сек |
| Время срабатывания при входном напряжении > 280 В | от 20 до 35 | мсек |
| Шаг регулирования верхнего и нижнего порога | 1 | В |
| Номинальное напряжения питания | 230 | В |
| Гистерезис напряжения | ±5 | В |
| Время автоматического повторного включения, регулируется с шагом 1 сек. | от 5 до 180 | сек. |
| Максимальный ток нагрузки на канал (АС-1) | 5 | А |
| Максимальная мощность на канал | 1100 | ВА |
| Минимальное рабочее напряжение | 65 | В |
| Максимальное напряжение питания | 420 | В |
| Частота напряжения | 50 | Гц |
| Рабочая температура | - 5 … + 80 | °С |
| Температура хранения | - 30 … + 70 | °С |
| Потребляемая мощность | не более 2 | ВА |
| Количество коммутаций под нагрузкой | > 30000 | циклов |
| Относительная влажность воздуха | до 80 (при 25°С) | % |
| Климатическое исполнение | УХЛ4 | |
| Способ регулирования макс/мин порога | кнопка | |
| Степень защиты электронной части устройства | IP 40 | |
| Срок службы | 10 | лет |
| Гарантия со дня продажи | 12 | мес. |

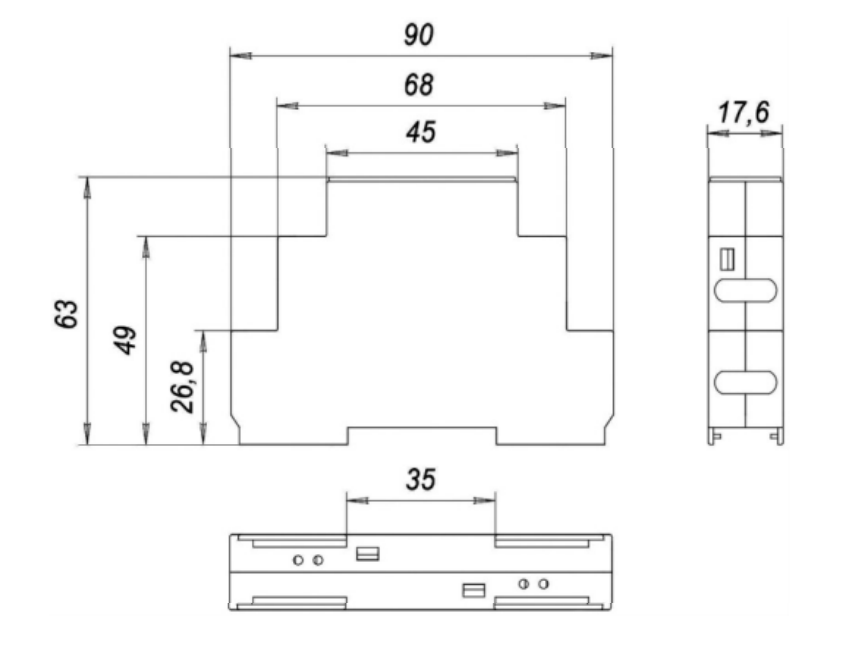

| Габаритные размеры | 93 х 18 х 62 | мм |
| Масса, не более | 0,08 | кг |
Внимание!
Это оборудование снято с производства. Смотрите похожее ниже.
